UNIVERSITÉ DE PAU ET DES PAYS DE L'ADOUR



Licence de Sciences Physiques











SYNTHÉTISEURS
MUSICAUX









Vibrations





















Karine D.
Sylvain D.
Mai ----





Ce texte a été rédigé par

                D. Karine & D. Sylvain ( )



Introduction

I Présentation du son

II Méthode analogique et numérique

A Synthétiseurs analogiques

1 Le générateur de fréquences (VCO ou DCO)

2 Le filtre de coupure (VCF)

3 Le clavier

4 Control Voltage

5 L'enveloppe (EG : enveloppe generator)

a Enveloppe appliquée au VCA

b Enveloppe appliquée au VCF

c Enveloppe appliquée au VCO (DCO)


6 Le LFO (Low Frequency Oscillator)

B Techniques numériques

III F.M. et distorsion de phase

IV Tables d’ondes et échantillonnage

V Synthèse par les modèles physiques

A Historique

B Objectifs de cette synthèse

C Description de cette synthèse

1 Méthodologie classique de la modélisation physique

a Contenu de cette méthode de synthèse

b Avantages et difficultés de cette méthodologie classique


2 Synthèse modale

a Contenu de cette synthèse

b Avantages et difficultés


3 Synthèse de Mc Intyre, Schumacher et Woodhouse

a Excitation non linéaire et résonance linéaire

b Description générale de la synthèse MSW


4 Synthèse des guides d’ondes

Conclusion





Remerciements

Nous tenons, avant toute chose, à remercier tous ceux qui nous ont permis d’apprendre et de comprendre les diverses synthèses sonores et plus particulièrement :

M. RODET Xavier : Professeur à l’université PARIS VI et responsable de l’équipe Analyse/Synthèse à l’IRCAM, pour sa patience lors des journées portes ouvertes de l’IRCAM.

M. GENDRE Claude : Chargé des cours concernant les techniques sonores dans un IUT de l’Université de PARIS V et auteur de " Les synthétiseurs, une nouvelle lutherie ".

M. FOURNEL Nicolas : Programmeur de VIRTUAL WAVES édité chez SYNOPTIC.

L’équipe de Cubic Team : Créatrice du player de module CUBIC PLAYER qui dispose du plus impressionnant analyseur de spectre par série de Fourier que nous ayons vu.








Introduction








On peut distinguer trois types d’opérations fondamentales en audionumérique : la synthèse, le traitement et l’analyse sonore. La synthèse sonore a pour but la création d’un son, selon un algorithme ou une méthode particulière. Pour parvenir à ce résultat, les techniques sont légion et la concurrence que se portent tous les constructeurs de synthétiseurs donne naissance tous les mois à de nouveau types de synthèses.

Après une présentation succincte du son, nous allons décrire brièvement les synthétiseurs analogiques et expliquer les bases des méthodes numériques.

Ensuite, nous allons essayer au cours de ce rapport de décrire les techniques de synthèse les plus importantes, c’est-à-dire celles qui ont dominé (synthèse analogique, synthèse FM et distorsion de phase), qui dominent (tables d’ondes et échantillonnages) et qui vont dominer le marché (modèles physiques et guides d’ondes).

I Présentation du son

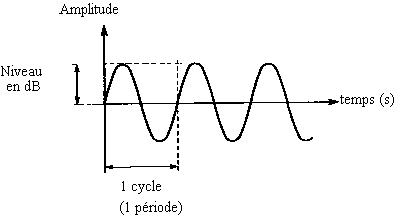

Un son est une vibration de l’air. Il est caractérisé par son amplitude (intensité) et sa fréquence (nombre de vibrations par seconde). Un son pur peut être représenté par une sinusoïde (cas d'un diapason ou d'un générateur de fréquences).

Le plus souvent, les sons sont très complexes. S'il s'agit d'un son périodique, c'est-à-dire si son évolution temporelle est la répétition d'un motif toujours identique, on peut le décomposer en une fréquence fondamentale (f) et un certain nombre d'harmoniques pairs ou impairs. Ces harmoniques sont des mouvements sinusoïdaux de fréquence 2f, 3f, 4f, 5f, etc...soit kf (k étant un nombre entier).

C'est le mathématicien Joseph Fourier (1768-1830) qui a énoncé, en 1822, le théorème fondamental concernant les vibrations sonores : "Toute forme de vibration régulière, si elle est périodique, peut être décomposée et toujours d'une seule manière, en un certain nombre de vibrations pendulaires de fréquences égales à 1, 2, 3, 4... n fois la fréquence fondamentale du mouvement donné".

Si le son n'est pas périodique, on peut distinguer deux cas :

a si le son est émis par un système mécanique : percussions, cloches, etc...
Dans ce cas,on peut encore le décomposer en fréquences pures mais qui ne seront plus multiples de la fréquence fondamentale. Les sons seront non harmoniques (inharmoniques) ; dans ce cas, on les appelle " partiels ".

b si le son est aléatoire : souffle, vent, etc... on ne peut plus le décomposer et toutes les fréquences sont mélangées. On sera donc en présence d'un bruit plus ou moins "coloré" suivant la gamme des fréquences concernées.

Par la suite, cette loi fut vérifiée de façon expérimentale par le physicien Hermann Von Helmholtz (1821-1894) qui mit en évidence l’influence des harmoniques sur le timbre, en 1862, avec ses résonateurs. Ces harmoniques sont émis en même temps que le son fondamental et c’est l’ensemble que l’on perçoit. Grâce à cette somme (fondamental + harmoniques), on peut reconnaître le timbre d’une voix ou d’un instrument : violon, hautbois, trompettes, etc... En supprimant peu à peu les harmoniques par des filtres, on arrive à obtenir un son de flûte presque pur. On notera que les transitoires (durant l’attaque et la décroissance du son) jouent également un rôle dans la reconnaissance du timbre et que les premiers harmoniques (2f, 3f, 4f) donnent un son plus doux que ceux de rang élevé, ces derniers rendant le timbre dur, agressif.

Jusqu'à l’apparition de l’électronique (invention de la triode par Lee de Forest en 1907), on utilisait uniquement des matières naturelles pour produire des sons : cordes, bois, métal, peau. Avec la mise au point des oscillateurs réalisés d’abord avec des lampes, puis des transistors et maintenant des circuits intégrés, on a pu créer des sons de synthèse à partir d’une fréquence fondamentale à laquelle on ajoute des harmoniques en proportions variables. C’est le principe de la synthèse additive. On s’aperçoit d’ailleurs qu’en ajoutant à une sinusoïde de fréquence f les harmoniques pairs et impairs (2f, 3f, 4f, 5f,...) avec un niveau décroissant, on arrive à obtenir un signal en "dent de scie". Par contre, si l’on se contente d’ajouter les harmoniques impairs jusqu'à l’infini, on obtient un signal carré.

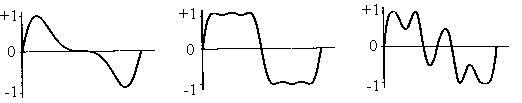

En faisant l’opération inverse, c’est-à-dire en partant d’un signal en "dent de scie" ou d’un signal carré dont on supprimerait progressivement les harmoniques,on arriverait à différentes formes d’ondes se rapprochant des instruments réels.

II Méthode analogique et numérique



Il faut faire la distinction entre les synthétiseurs ou orgues entièrement numériques et ceux qui possèdent seulement un DCO (oscillateur contrôlé de façon digitale) et un microprocesseur destiné à la transmission des informations du clavier. Ces derniers ne peuvent pas être considérés comme des appareils numériques puisque cette technique n'est pas utilisée directement pour la formation des sons.

A Synthétiseurs analogiques Le synthétiseur analogique est composé de différents circuits électroniques qui sont capables de traiter chacun des paramètres qui permettent de décrire le son (hauteur, harmoniques, amplitudes et enveloppe du son) :

- un générateur de fréquence (VCO ou DCO)

- un filtre pour les harmoniques

- un réglage d’amplification (VCA)

- un réglage du temps d’attaque (A : attack)

- un réglage du temps de décroissance (D : decay)

- un réglage du niveau de maintien (S : sustain)

- un réglage du temps d’extinction (R : release)

Tous les paramètres d'un synthétiseur sont contrôlés par une tension : il suffit donc d'agir sur un potentiomètre pour les faire varier. Les réglages des quatre derniers paramètres, c'est-à-dire l'enveloppe (ADSR), peuvent être appliqués à l'amplification (VCA), au filtre (VCF) ou même au VCO pour modifier la fréquence du générateur afin d'obtenir des effets intéressants. Sur les appareils les plus simples, on ne peut régler l'enveloppe que sur l'amplification et quelquefois, on ne peut intervenir que sur l'attaque, la décroissance et l'extinction (ADR), le sustain restant fixe. Il existe également des générateurs d'enveloppe ne comportant que l'attaque et l'extinction (AR).

1 Le générateur de fréquences (VCO ou DCO) Il s'agit d'un oscillateur permettant d'obtenir deux formes d'onde : un signal carré et un signal en dent de scie (on trouve aussi, quelquefois, un signal triangulaire). Il est possible, naturellement, de mélanger les différentes formes de signaux quand il existe plusieurs générateurs avec des circuits séparés ce qui permet d'avoir un son très riche. Actuellement, les oscillateurs à commande numérique (DCO), plus stables ont remplacé les systèmes analogiques.

On trouve souvent une autre forme d'onde : un signal impulsionnel rectangulaire dont le rapport cyclique peut être modifié soit de façon manuelle, soit par une tension issue du générateur d'enveloppe provenant du signal triangulaire d'un autre oscillateur, le LFO (Low Frequency Generator : générateur à basse fréquence). Cette modification, que l'on appelle en anglais PWM (Pulse Width Modulation : modulation de la largeur d'impulsion), donne la possibilité de créer des effets particuliers comme le phasing (déphasage) ou le chorus, effet de choeur ou d'ensemble réalisé à partir d'une fréquence très basse du LFO (environ 3 à 5 Hertz).

Un signal impulsionnel rectangulaire renferme des harmoniques pairs et impairs dont il manque une série suivant la largeur de l'impulsion. Par exemple, il manque les harmoniques 3, 6, 9, etc... quand l'impulsion est égale à 1 /3 (série n pour une impulsion égale à 1/n).

Sur certains synthétiseurs, il existe un autre générateur, le sub-oscillateur (sous-oscillateur), qui délivre un signal carré d'une octave (ou quelquefois de deux octaves) en dessous de la note jouée sur le clavier. On peut ainsi renforcer les basses en réglant le niveau de façon à mélanger les sons graves dans de justes proportions par rapport au VCO avec lequel il est toujours synchronisé.

2 Le filtre de coupure (VCF) Le timbre des différents sons sont créés en agissant sur la commande d'un filtre à front raide (cut-off) associé à un circuit de résonance. On part des différentes formes d'ondes produites par le générateur VCO (ou DCO) et l'on supprime progressivement les harmoniques (synthèse soustractive). On agit en même temps sur la commande de la résonance pour augmenter éventuellement le niveau des harmoniques à la fréquence de coupure, c'est-à-dire à la limite entre les harmoniques conservés et ceux qui sont supprimés.

On trouve généralement trois types de filtres : les filtres passe-bas (Lpf : Low Pass Filter), les filtres passe-haut (Hpf : High Pass Filter), les filtres passe-bande (Bpf : Band Pass Filter).

Il existe aussi le filtre inverse appelé coupe-bande.

3 Le clavier Le clavier est formé de touches portant chacune deux contacts qui se ferment quand on presse sur l'une d'elles. Le premier contact permet le passage du courant à travers une série de résistances de haute précision. On se trouve donc en présence d'une sorte de potentiomètre conçu pour envoyer vers le VCO une tension de commande appelée potentiomètre CV (Control Voltage), correspondant à la note jouée. Le deuxième interrupteur ferme un autre circuit laissant passer une tension identique, quelle que soit la note jouée. Cette tension, baptisée "Trigger" (en anglais : déclenchement) est utilisée comme son nom l'indique pour le déclenchement de l'enveloppe. 4 Control Voltage Il existe deux standards concernant la tension de commande de l'oscillateur : le standard Volt/Octave et le standard Volt/ Hertz.

  a Standard Volt/Octave C'est le plus répandu. Dans ce standard, la tension de commande du VCO varie de la façon suivante : le do3 correspondant par exemple à une tension de 3 Volts, on doit envoyer pour obtenir un do4 une tension de 4 Volts puisqu'il s'agit d'une progression de 1Volt par octave. Entre le do3 et le do4 on notera qu'il y a 12 intervalles égaux (demi-tons) dans la gamme tempérée qui a été adoptée par Jean-Sébastien Bach et Rameau vers 1721 à la suite des théories publiées par l'allemand Verskmeister en 1691 (en fréquence, la progression est géométrique de raison  soit : 1,05946).

Il suffit de diviser 1 Volt par 12 pour trouver la valeur que l'on doit ajouter à chaque note afin d'obtenir la tension suivante : soit 0,0833 Volt (progression linéaire). Ce qui donne les résultats :

do3 3 Volts f = 261,63 Hertz.

do3 dièse 3 + 0,0833 = 3,083 Volts f = 261,63 x 1,05946 = 277,18Hz

ré3 3,0833 + 0,0833 = 3,167 Volts f = 277,18 x 1,05946 = 293,65Hz

ré3 diése 3,1666 + 0,0833 = 3,250 Volts f = 293,65 x 1,05946 = 311,13Hz

mi3 3,2499 + 0,0833 = 3,333 Volts f = 311,13 x 1,05946 = 329,63Hz

fa3 3,3332 + 0,0833 = 3,416 Volts f = 329,63 x 1,05946 = 349,23Hz

etc... jusqu'au do6 qui correspond à une tension de 6 Volts (progression : do1 = 1Volt, do2 = 2Volts, do3 = 3 Volts, do4 = 4 Volts, do5 = 5 Volts, do6 = 6 Volts).

Rappelons que les "tempéraments" utilisés précédemment par les musiciens ne permettaient pas de composer dans tous les tons (en particulier en si bémol majeur et en si majeur). Il s'agissait en effet d'un tempérament inégal avec lequel les accords sonnaient faux dans certaines tonalités. C'est pourquoi Jean-Sébastien Bach a composé une suite de pièces de clavecin intitulée "le clavier bien tempéré" pour montrer qu'avec la nouvelle gamme de douze demi-tons égaux, on pouvait écrire dans tous les tons majeurs et mineurs. Les différents "préludes et fugues" sont donc classés suivant la progression des notes : do majeur, do mineur, do dièse majeur, do dièse mineur, ré majeur, ré mineur, etc...

b Standard Volt/Hertz Dans ce standard, la tension de commande du VCO suit comme la fréquence une progression géométrique de raison .

Il suffit de multiplier ou de diviser chaque tension par 1.05946 pour obtenir la note suivante.

On a donc ainsi :

do3 1 Volt f = 261,63 Hertz.

do3 dièse 1 x 1,05946 = 1,059 Volt f = 277,18 Hertz.

ré3 1,05946 x 1,05946 = 1, 122 Volt f = 293,66 Hertz.

ré3 dièse 1, 12245 x 1,05946 = 1, 189, Volt f = 311,13 Hertz.

mi3 1,18919x 1,05946 = 1,260 Volt f = 329,63 Hertz.

fa3 1,25990 x 1,05946 = 1,335 Volt f = 349,23 Hertz.

etc... jusqu'au do6 qui correspond à une tension de 8 Volts. La progression est la suivante : do3 = 1 Volt, do4 = 2 Volts, do5 = 4 Volts, do6 = 8 Volts.

Bien entendu, un clavier au standard Volt/Octave ne peut pas commander un synthétiseur au standard Volt/Hertz à moins de prévoir entre les deux un amplificateur de tension spécial permettant la conversion d'un standard à l'autre. Pour faire fonctionner un synthétiseur à partir du clavier d'un autre appareil, il faut donc disposer des deux tensions CV et Trigger au même standard.

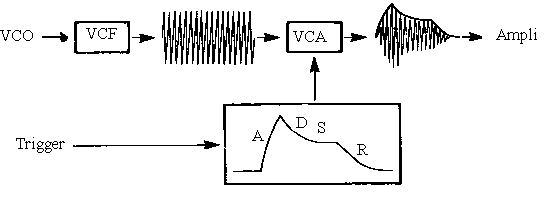

5 L'enveloppe (EG : enveloppe generator) Le générateur d'enveloppe est un circuit électronique qui se déclenche quand il reçoit une impulsion provenant soit du module "Trigger", soit directement du clavier si celui-ci fournit des informations logiques (gate). Ce générateur délivre alors une tension de commande continuellement variable qui peut être dirigée vers le VCA, cas le plus fréquent, mais aussi vers le VCF ou le VCO. La tension évolue dans le temps en fonction des réglages de l'attaque (A), de la décroissance (D), du sustain (S) et de l'extinction (R). a Enveloppe appliquée au VCA Le signal issu du VCF, c'est-à-dire après filtrage de l'onde d'origine, est envoyé au VCA avec un niveau constant. C'est le VCA (Voltage controlled amplifier) qui va donner au son l'enveloppe nécessaire suivant la position des curseurs des potentiomètres de l'ADSR.

a A (Attack) C'est le temps mis par le son pour atteindre son maximum d'amplitude (niveau le plus élevé) à partir du moment où l'on presse sur une touche du clavier (c'est-à-dire le moment ou le contact se ferme). La durée d'attaque peut passer de quelques millisecondes à 2 ou 3 secondes (quelquefois plus)... la tension du générateur varie alors de 0 à 5 Volts et commande le gain du VCA (sur certains synthétiseurs, la tension monte jusqu'à 10 Volts). b D (Delay) C'est le temps nécessaire pour que le son passe du niveau maximum atteint à la fin de la première phase (Attaque) au niveau déterminé par la commande du sustain. La durée de cette décroissance (ou retombée) du son peut s'étendre de quelques millisecondes à une vingtaine de secondes et parfois plus sur certains appareils. gS (Sustain) La touche du clavier étant toujours pressée depuis l'attaque (et, par conséquent, le contact toujours fermé), cette troisième phase de l'enveloppe maintient le son, après la période de décroissance, au niveau déterminé par le potentiomètre de commande (de 0 à 100%) jusqu'à ce que la touche soit relâchée et le contact ouvert. La durée du sustain dépend donc entièrement du musicien. On notera que si la commande du sustain est placée au maximum (100 %), la phase précédente est annulée puisque le son reste toujours au niveau le plus élevé sans décroître. d R (Release) C'est le temps qui s'écoule entre le moment où la touche est relâchée et la disparition complète du son. La courbe de diminution progressive du signal est en général exponentielle et la durée est réglable de quelques millisecondes à une trentaine de secondes ou plus. Cette quatrième phase permet d'obtenir un effet de résonance ou de réverbération après le relâchement de la note jouée. Quand il s'agit d'un bruitage, on dispose ainsi d'un "fading" (fondu sonore) automatique en augmentant la durée de ce paramètre.

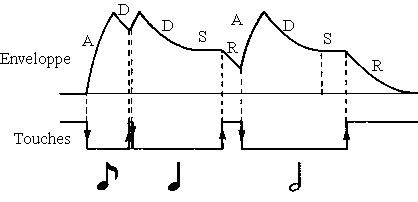

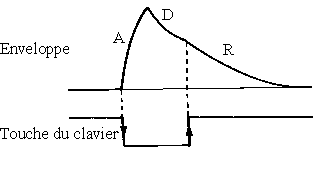

Dans tout ce qui précède, on a supposé que la touche restait enfoncée assez longtemps (le contact étant fermé) pour permettre le déroulement complet du cycle de l'enveloppe. Mais dans la réalité, si le musicien joue une partition avec des notes tenues (blanches, rondes), il relâche aussi rapidement certaine notes (croches, double-croches). Dans ce cas, quand le contact de la touche s'ouvre pendant l'une des deux premières phases, le cycle s'arrête et on passe directement à l'extinction du son (release).

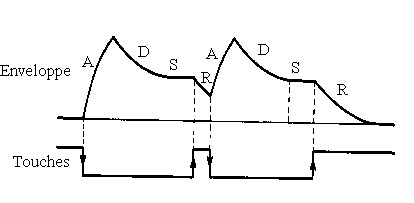

Quand une autre touche est enfoncée avant la fin de l'extinction, celle-ci s'arrête et le cycle recommence avec la nouvelle note jouée.

Enfin, si une nouvelle touche est pressée avant que les deux premières phases soient terminées, le cycle recommence à partir du niveau atteint par le son dû à la première touche.

Par contre avec les synthétiseurs polyphoniques, l'extinction continue même si une nouvelle touche est enfoncée avant que la première soit relâchée (dans la limite du nombre des voix : 6, 8 ou plus).

b Enveloppe appliquée au VCF Sur certains synthétiseurs, il existe un générateur d'enveloppe complet pour le VCF. La tension de commande permet donc de modifier la fréquence de coupure pendant l'émission même du son : quand la tension croît au moment de l'attaque, la fréquence de coupure remonte vers l'aigu et laisse par conséquent passer les harmoniques de rang élevé. Inversement, quand la tension décroît (Decay), la fréquence de coupure s'abaisse et le son devient plus doux. On peut ainsi reproduire les sonorités de certains instruments comme la trompette, dont le timbre est perçant et agressif au moment de l'émission d'une note pour devenir plus mat par la suite. Sur les appareils moins évolués, on se sert du même générateur d'enveloppe pour le VCA et le VCF, ce qui réduit considérablement les possibilités. Dans ce cas, le contrôle du VCF s'effectue par l'intermédiaire d'un potentiomètre agissant sur la tension de commande et par conséquent modifiant le niveau de l'effet. c Enveloppe appliquée au VCO (DCO) On trouve quelquefois un générateur d'enveloppe destiné au VCO (ou au DCO). La fréquence peut donc être modifiée au cours de l'émission de la note, permettant ainsi de créer des effets curieux dans l'esprit des anticipations musicales du 21ème siècle. 6 Le LFO (Low Frequency Oscillator) Il existe un générateur à fréquence très basse, appelé LFO, produisant un signal triangulaire pouvant modifier le rapport cyclique du signal impulsionnel rectangulaire au niveau du VCO. Cet oscillateur, dont la fréquence varie de 0,1 Hertz à environ 100 Hertz délivre souvent des ondes de formes différentes que l'on peut choisir suivant le résultat à obtenir.

On peut appliquer le signal provenant du LFO au VCO (avec une onde sinusoïdale, on obtient un vibrato), au VCF (avec une onde sinusoïdale ou triangulaire un effet de Wha-Wha) et au VCA (avec une onde sinusoïdale on obtient un trémolo).

Il existe en général deux possibilités de réglages (par potentiomètres) :

- La vitesse de l'effet (rate en anglais) qui est en fait le réglage de la fréquence.

- Le retard (delay en anglais) qui permet par exemple de reproduire le vibrato retardé des doigts sur les cordes d'un violon. Ce retard varie de 0 seconde (effet instantané) à 10 ou 20 secondes suivant les synthétiseurs.



L'onde carrée peut servir d'horloge ou de commande pour d'autres circuits de l'appareil et les dents de scie donnent la possibilité de créer des effets de modulation très spectaculaires.

Sur les synthétiseurs, il existe une commande appelée Portamento (glide en anglais : glissement) donnant la possibilité de créer un effet de déplacement progressif du son d'une note à l'autre comme le ferait un violoniste en faisant glisser son doigt le long d'une corde. L'effet se nomme "portamento" quand le son passe de façon continue par toutes les fréquences comprises entre deux notes et "glissando" quand on entend seulement les notes intermédiaires ce qui correspond au glissement du doigt d'un pianiste sur le clavier. On peut régler l'importance et la vitesse du "portamento" à l'aide d'un potentiomètre. Le circuit électronique provoquant ce phénomène est basé sur le temps de décharge d'un condensateur (constante de temps)

B Techniques numériques On a souvent reproché aux instruments de musique électronique d'avoir une sonorité assez plate, fade, comparée à celle des instruments traditionnels. Les recherches effectuées dans le domaine de la synthèse des sons ont en effet mis en évidence l'importance de la modification du spectre dans le temps au cours de l'émission d'une note. Le niveau des différents harmoniques ne reste pas constant mais évolue sans cesse, les uns par rapport aux autres, pendant l'attaque et la décroissance. Enfin, beaucoup d'instruments émettent un son à partir de plusieurs sources : le piano, par exemple, possède une, deux ou trois cordes par note suivant les octaves et l'on utilise deux lames vibrantes dans un accordéon-musette. L'orgue, quant à lui est joué rarement avec un seul rang de tuyaux. L'organiste choisit le timbre qu'il désire en mélangeant les différents jeux dont certains sont composés eux-mêmes de plusieurs tuyaux par note comme le "cornet" qui est formé d'un bourdon de 8 " (fondamentale), d'un prestant de 4 " (harmonique 2), d'un nazard de 2 2/3 " (harmonique 3), de la doublette de 2 " (harmonique 4) et d'une tierce de 1 1/3 " (harmonique 5).

Il est bien évident qu'en essayant de reproduire les différents timbres à partir d'un seul oscillateur délivrant un signal en dents de scie dont les harmoniques ont une valeur constante, on aboutit obligatoirement à un son n'ayant rien de commun avec celui d'un instrument réel malgré l'apport d'un sub-oscillateur et l'utilisation des artifices de modulation que l'on peut ajouter : action du LFO, vibrato, chorus, etc...

On remarquera d'ailleurs que les premiers orgues électroniques avaient, un son plus riche que certains modèles actuels. Ils possédaient en effet un ou plusieurs générateurs séparés pour chaque note, de type analogique (à lampes ou à transistors), dont la fréquence dérivait légèrement au cours de l'utilisation à cause de la variation de capacité des condensateurs et des bobinages, variation due à la chaleur. Il se produisait alors un faible désaccord que l'on peut d'ailleurs obtenir sur certains synthétiseurs avec la commande " Detune " permettant de modifier la fréquence des oscillateurs, surtout s'ils sont du type digital (DCO) et par conséquent très stables.

Pour pouvoir se rapprocher au plus près de la réalité, il serait nécessaire de disposer de plusieurs générateurs par note et d'un circuit électronique capable de faire varier l'amplitude des harmoniques dans le temps pendant l'évolution du son, si courte soit-elle. Ceci n'est guère réalisable avec la synthèse analogique quand on veut rester dans des limites acceptables d'encombrement et de prix de revient. Par contre, grâce à la technique numérique, on dispose maintenant d'un système de calcul à grande vitesse donnant la possibilité de reconstituer un son avec précision, chaque valeur (quantification) correspondant à un instant t (vitesse d'échantillonnage).

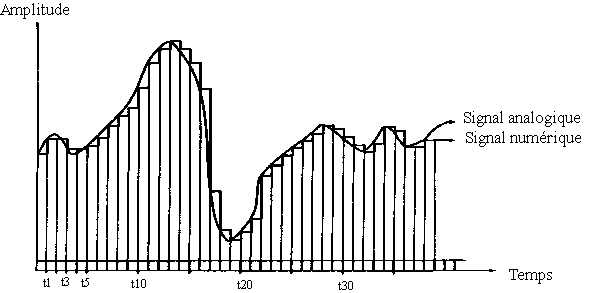

La fréquence d'échantillonnage ayant été déterminée, on prélève à l'instant t1 un échantillon d'une valeur Q, codée en système binaire (quantification), que l'on bloque jusqu'à l'instant t2. On mesure la nouvelle valeur, puis on passe à l'instant t3 et ainsi de suite. On obtient une succession de paliers qui doivent être évidemment les plus rapprochés possible, ce qui revient à dire que plus le nombre d'échantillons calculés par seconde est élevé, meilleure est la reproduction du son. La fréquence d'échantillonnage doit en principe, d'après le théorème de Nyquist (énoncé dans un premier temps par Shanon), être le double de la fréquence la plus élevée que l'on doit reproduire. Si l'on augmente trop la fréquence d'échantillonnage, la complexité du système et par conséquent le coût augmente trop rapidement. On adopte donc en général une fréquence de 50000 Hz donnant une bonne reproduction jusqu'à 25 000 Hertz, cette limite étant suffisante pour un instrument de musique puisque les notes les plus aiguës ne dépassent pas 17000 Hertz (sans tenir compte des harmoniques qui deviennent inaudibles à partir de 20 000 Hertz).

Toutes les méthodes de synthèses décrites par la suite sont toutes utilisées grâce à des méthodes numériques (même si, à l’origine, la FM était une synthèse analogique).

III F.M. et distorsion de phase

Les amplitudes des harmoniques d'un son sont variables dans le temps. Cette modification temporelle du spectre a une grande importance dans le mécanisme du timbre et c'est l'impossibilité de faire varier le niveau relatif des harmoniques qui caractérise le son électronique de la technologie analogique.

En 1979, à l'université de Stanford, le docteur J. Chowning a mis au point un procédé qui permet une évolution temporelle du son de façon naturelle grâce à la modulation de fréquence (FM). Il a appliqué cette technique parfaitement maîtrisée en radio pour la fabrication d'un son de synthèse.

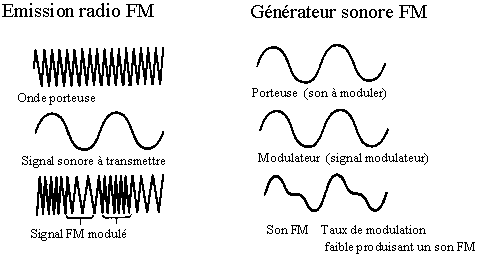

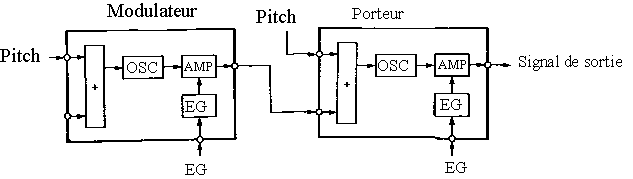

Cette technique fait appel à une fréquence porteuse et à une fréquence de modulation. Pour le son, ces deux fréquences appartiennent toujours à la gamme des sons audibles (de 20 Hz à 20000 Hz ) tandis que pour les radios elles varient autour de 100 MHz.

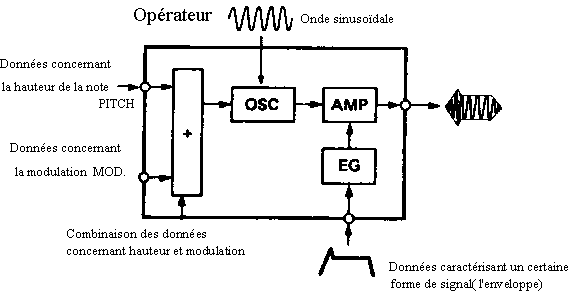

Ces deux fréquences sont produites dans des circuits électroniques appelés "opérateurs" qui renferment un oscillateur délivrant un signal sinusoïdal avec réglage possible de la fréquence (hauteur du son), un amplificateur et un générateur d’enveloppe.

La fréquence du signal de sortie peut être utilisée comme entrée de modulation ou de pitch d'un autre modulateur (ou même du même modulateur) ; ainsi les opérateurs sont soit porteurs soit modulateurs.

On peut distinguer les cas suivants :

En modifiant le rapport des fréquences entre le signal de l’opérateur modulateur et celui de l’opérateur porteur, on modifie l’onde résultante et l’amplitude des différents harmoniques varie naturellement au cours de l’évolution du son.

Voici divers rapports  à titre indicatif :

cuivre 1/1

bois 3/1

basson 5/1

anches (clarinette) 3/2

On peut même imaginer de nombreux opérateurs en cascade.

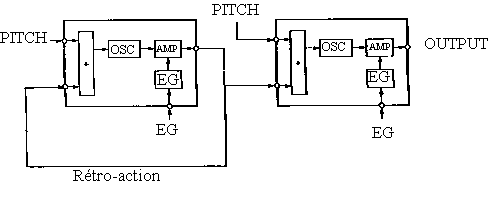

Lorsqu'on réinjecte le signal de sortie à l'entrée du même opérateur, on provoque une rétroaction (feed back).

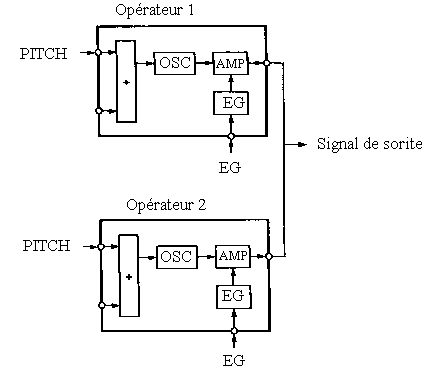

On peut aussi utiliser les deux opérateurs en tant que porteurs :

Ce "montage" est utilisé pour la synthèse additive. C'est une synthèse de Fourier à petite échelle.

Il n'y a en effet aucun modulateur qui produise une "série d'harmonique". Il ne peut y avoir plus d'harmoniques qu'il n'y a d’opérateurs. De ce fait, les vrais instruments recrées par la synthèse additive, ont une sonorité beaucoup plus artificielle que ceux conçus par la FM.

On utilise tout de même cette technique pour créer des sons d'orgues à tuyaux.

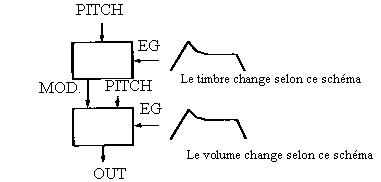

Chaque opérateur possède sa propre enveloppe. L’enveloppe appliquée à un opérateur modulateur change le timbre du son tandis que l’enveloppe appliquée à un opérateur porteur modifie le volume en fonction des réglages choisis.

Les brevets de cette technologie ont été achetés par la firme YAMAH. C'est pourquoi, à cette époque, les concurrents ont dû développer d'autres technologies. C'est le cas de CASIO qui a exploité la distorsion de phase, mais cette technique montre très vite ses limites. Au moment de la restitution d'un signal sonore, on provoque volontairement une distorsion de l'angle de phase. Quand le signal est lu de façon linéaire à une vitesse constante, l’onde sinusoïdale est reproduite sans distorsion. Par contre, on constate que l’on obtient une distorsion de l’angle d’origine quand on ne reproduit plus de façon linéaire l’angle de phase (en provoquant par exemple une accélération puis une décélération). Le signal est alors déformé et se rapproche d’un onde en dent de scie.

La modulation de fréquence demeure délicate dans son exploitation à cause de la difficulté à contrôler tous les paramètres qui en régissent son utilisation.



IV Tables d’ondes et échantillonnage

On peut se demander pourquoi chercher absolument des fonctions dont les solutions ressemblent aux ondes sonores de véritables instruments de musique alors qu’il serait si simple d’enregistrer chaque note d’un instrument de musique et que le fait d’appuyer sur la touche du synthétiseur déclenche simplement la lecture de la note, un peu comme un magnétophone. De plus, une fonction mathématique n’arrivera jamais à être aussi fidèle à la réalité qu’une note enregistrée.

Malheureusement, si cette théorie semble idéale, elle se heurte à de nombreuses difficultés matérielles. Premièrement, malgré la chute vertigineuse du prix de la mémoire grâce à la démocratisation du PC, la place requise pour enregistrer la totalité des notes d’un seul instrument est déjà énorme : en 16 bits à 44 kHZ, si chaque note dure deux secondes et qu’il y a 28 notes il faut déjà 44000´ 2´ 2´ 28=4,7 Méga octets. De plus, le musicien ne peut pas exploiter un instrument où les notes ont une seule durée (quel que soit le temps de pression de la touche) et la solution d’enregistrer la même note avec des durées différentes ne peut pas non plus satisfaire le musicien puisque c’est à lui de choisir la durée exacte de sa note et non pas à son instrument.

Pour palier à tous ces problèmes, les méthodes de synthèses par notes enregistrées utilise une grande variété de techniques :

- lecture en boucle,

- interpolation mathématique,

- filtre digital polyphonique.

Ce système porte aussi le nom de wave table ou table d’onde (à ne pas confondre avec guide d’onde), en effet, la mémoire contenant les notes contient un très grand nombre de segments de notes jouées et peut être considérée comme une " table " de sons qui peuvent être désignés et utilisés quand besoin est.

Les techniques de boucle et d’enveloppe sont les premières utilisées. Pour une grande partie d’instruments de musique, le son peut être découpé comme nous l’avons fait avec la synthèse FM (Attack-Decay-Sustain-Release). Il suffit donc après avoir joué la partie A et D de jouer en boucle la partie enregistrée correspondant à S, on peut d’ailleurs y appliquer une enveloppe pour diminuer petit à petit l’amplitude. Là aussi la théorie se heurte à un problème : il faut que la partie qui est jouée en boucle contienne un nombre entier de périodes de la fréquence fondamentale du son joué ; si ce n’est pas le cas, un changement de hauteur du son indésirable va apparaître quand la boucle va commencer. Souvent une seule période de la fréquence fondamentale suffit pour être jouée en boucle, mais lorsque l’instrument à un effet vibrato ou chorus naturel, il faut que la longueur enregistrée soit égale à un multiple de la période du vibrato ou du chorus. Mais tout ceci ne concerne pas les instruments de percussion qui sont joués eux d’une seule traite.

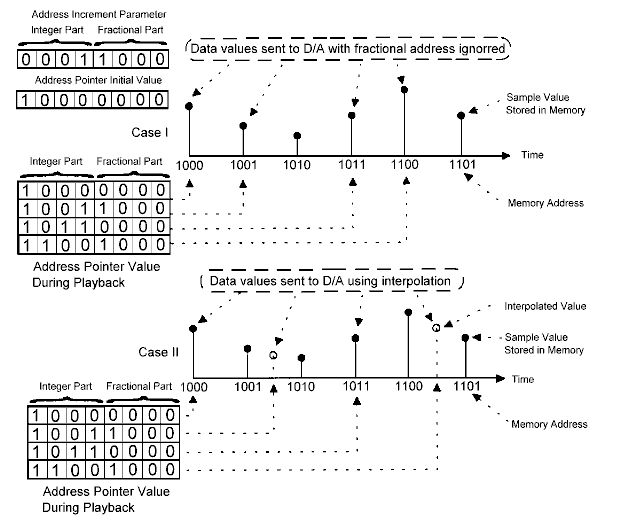

On peut aussi à partir d’une seule note enregistrée, produire les notes de hauteurs voisines. En prenant un do, si le pointeur qui pointe l’amplitude de l’onde sonore n’est pas incrémenté de un tout les d t mais est incrémenté de deux, la fréquence fondamentale sera doublée ; on obtient donc le do de l’octave supérieure. Mais ce n’est pas intéressant si on est limité à des incrémentations de nombre entier. Heureusement, grâce à des méthodes d’interpolation, on peut utiliser des incrémentations décimales. Prenons l’exemple d’une incrémentation de 1,5 : il faut d’abord séparer la partie entière de la partie décimale (en base binaire puisque le synthétiseur comme tous les ordinateurs fonctionne en mode binaire). Comme on peut le voir sur le dessin, l’incrémentation de l’adresse du pointeur précédent permet de savoir quelles sont les deux valeurs qui encadrent la valeur à jouer. Dans le cas présent, comme 0,5 est la moitié de 1, l’amplitude à jouer est la moyenne des deux amplitudes extrêmes. Dans le cas général l’amplitude S à jouer est S(n+K)=(1-K)*S(n)+K*S(n+1) où n est la partie entière de l’adresse et K la partie décimale (donc n+K l’adresse totale).

Mais il existe de nombreuses autres méthodes d’interpolation beaucoup plus sophistiquées qui permettent en plus de réduire la distorsion, mais ces techniques sont extrêmement gourmandes en puissance. C’est pourquoi certains synthétiseurs ont des notes enregistrées à des fréquences très nettement supérieures à 44 kHz, l’interpolation devient alors minime ; mais cette fois, l’inconvénient est que les notes enregistrées requièrent beaucoup de mémoire. Cette méthode n’est donc à employer que pour les instruments sensibles.

V Synthèse par les modèles physiques

Cette nouvelle famille de méthodes de synthèse est fondée sur la cause du son et non sur le son lui-même. Elles aboutissent à l’étude et à la représentation des dispositifs de production sonore.

En effet, on peut simuler les processus vibratoires produisant un son acoustique en programmant dans l’ordinateur la résolution des équations différentielles traduisant les lois physiques : c’est la synthèse par modèles physiques qui repose sur la description d’un signal acoustique comme résultant de l’interaction de structures mécanico-acoustiques.

A Historique Les concepts, la terminologie et certaines des formules employées dans le domaine de la synthèse des modèles physiques remontent à des traités scientifiques du 19ème siècle sur la nature du son : dans " The Theory of Sound ", l’auteur, Lord Rayleigh, a exposé les principes de systèmes vibrants comme les membranes, les plaques, les cordes, les barres et les coquillages, et décrit la physique mathématique des vibrations dans l’air libre, dans les tubes et dans les boites.

D’autres pionniers du 19ème siècle (Mayer, Tyndall, Poynting, Thomson...) ont fabriqué des modèles simulant la physique d’instruments de musique, mais les progrès ont été lents au début du 20ème siècle. A partir de 1963, la recherche sur la synthèse par modèles physiques a été menée par Keefe, Park, Fletcher et Rossing. Puis Lejaren Hiller, James Beauchamp et Pierre Ruiz, de l’université de l’Illinois, ont été parmi les premiers à adapter des modèles physiques à la synthèse numérique de la musique. Ils se sont concentrés sur la synthèse des sons d’objets comme des cordes, des barres, des plaques et des membranes, mis en vibration par pincement et par percussions.

Un autre pionnier de la synthèse des modèles physiques, Ercolino Ferreti, a dirigé les travaux d’étudiants du MIT, de Harvard et de l’université de l’Utah dans les années 60 et 70. En 1967, encouragé par ses premiers résultats, Ferreti fonda une société appelée Ferreti-Lay qui commercialisait de la musique synthétisée par ordinateur. Mais, les techniques de modélisation physique demandent de telles capacités informatiques que de gros ordinateurs spécialisés étaient déjà saturés par la synthèse de deux ou trois voix. La société Ferreti-Lay fut dissoute en 1970. De nos jours, de nombreux chercheurs étudient le procédé de synthèse par modèles physiques qui est en voie d’évolution.

B Objectifs de cette synthèse Ils sont essentiellement de deux ordres : scientifique et artistique.

- Tout d’abord, la modélisation physique vise à savoir dans quelle mesure peut-on utiliser des modèles mathématiques pour représenter efficacement les mécanismes de production des sons des instruments existants.

- Puis, elle permet la synthèse informatique de sons d’instruments de musique existant réellement. Mais, elle offre également la possibilité de créer des sons d’instruments imaginaires simulés par logiciel qu’il serait impossible de fabriquer en raison de contraintes matérielles. Dans cette catégorie se classent des instruments fantasmagoriques dont les caractéristiques et la géométrie peuvent changer dans le temps (comme un violoncelle élastique qui grandirait ou rétrécirait au cours d’une phrase) ou des instruments impossibles comme un tambour dont la membrane ne peut être crevée quelle que soit la force avec laquelle on la frappe, ou une guitare dont les cordes sont aussi longues et aussi épaisses que les câbles d’un pont suspendu...

C Description de cette synthèse Dans la synthèse de modèles physiques, l’instrument de musique ou plus généralement le dispositif électro-mécano-acoustique est considéré comme étant capable de produire le son comme un système comprenant d’une part, une ou plusieurs entrées qui constituent les points où entre l’énergie qui le met en action et d’autre part, une ou plusieurs sorties qui constituent les points où sont perçus les sons.

Le scientifique doit donc caractériser qualitativement le fonctionnement du système en faisant l’inventaire des différents phénomènes physiques dont il est le siège. Il élabore ensuite un modèle mathématique qui rend compte quantitativement de ces phénomènes à partir des lois de la mécanique et de l’acoustique.

La synthèse par modèles physiques repose donc essentiellement sur l’interaction entre l’excitateur et la résonateur. Une excitation est une action qui provoque une vibration, comme le frottement d’un archet, un coup de baguette ou un souffle d’air. La résonance est la réaction du corps d’un instrument à la vibration excitatrice. C’est l’interaction entre l’excitation et la résonance qui crée la variété et la subtilité des sons que nous entendons lors d’exécution par des musiciens virtuoses. C’est pourquoi la modélisation physique peut donner une idée du geste qui sous-tend l’émission de sons.

Il existe donc différents formalismes qui introduisent plusieurs approches mathématiques pour décrire les phénomènes physiques :

1 Méthodologie classique de la modélisation physique a Contenu de cette méthode de synthèse Tout d’abord, on indique les dimensions et constantes physiques d’objets vibrants comme leur masse et leur élasticité. En effet, dans les instruments acoustiques, le son est produit par des objets vibrants comme les cordes, les anches, les membranes ou l’air insufflé dans un tuyau ou dans le corps de l’instrument.

Ensuite, il convient de préciser les conditions limites auxquelles l’objet vibrant peut-être soumis. Il s’agit des valeurs des variables qui ne peuvent être dépassées. Les conditions limites permettent également de prendre en compte les cas où le système ne s’est pas totalement stabilisé après avoir reçu un apport d’énergie. L’état initial est également indiqué (par exemple, la position de départ d’une corde au repos). Ensuite, l’excitation est décrite sous formes d’algorithmes comme une source d’énergie affectant l’objet. Pour les instruments acoustiques, les principales sources d’excitation incluent les moyens de percussion (baguettes, maillets, marteaux de pianos), le souffle d’air dans l’anche de certains instruments à vents, et le frottement de l’archet sur les instruments à cordes.

Enfin, doit être mentionné le comportement transitoire qui est dû à des facteurs comme le frottement et la manière dont le son est rayonné et, qui constitue une limitation supplémentaire des conditions de vibrations indiquées.

On a ainsi déterminé le plus petit nombre de variables permettant de décrire avec exactitude l’état du phénomène modélisé (par exemple, pour le piano, on étudie la table d’harmonie, la caisse de résonance et les cordes par sympathie : la corde frappée fait vibrer ses voisines). À ce stade, on a un système d’équations assez compliqué qui représente le modèle physique de l’instrument et qui sont une description précise des lois régissant les variations temporelles des paramètres du système.

Si certaines catégories d’équations différentielles ont des solutions générales, bon nombre de systèmes d’équations interdépendantes employés dans le domaine de la modélisation physique ne peuvent cependant être résolus que selon une procédure itérative par approximations successives. Au fur et à mesure de la résolution mathématique, l’ordinateur trouve donc les valeurs de l’amplitude de l’onde sonore en fonction du temps. Après avoir été traitéés par le convertisseur analogique/numérique et le haut-parleur, ces valeurs constituent la variation temporelle de la pression de l’air au niveau de l’oreille de l’auditeur positionné à un endroit bien précis. En effet, on veut que l’auditeur entende le même son que s’il se trouvait devant un piano par exemple : dans ce cas, on cherche à ce que la solution trouvée représente un signal connu. Mais on peut désirer aussi créer de nouveaux sons.

En outre, on peut concevoir des instruments imaginaires tel que l’assemblage d’un tambour, d’une corde et d’une caisse de résonance par exemple : le programmateur divise cet instrument fantasmagorique en différentes parties et recherche un jeu d’équations pour chacune. Il en crée un également qui regroupe les interactions d’une partie du système sur une autre. En revanche, l’ordinateur ne sait déterminer les systèmes d’équations que pour des instruments virtuels constitués seulement de tubes et de dérivations dont la longueur reste discrète et s’il n’y a pas de coulissage.

Cette méthodologie classique est donc sous-tendue par un ensemble d’équations différentielles fondées sur le paradigme à masses et ressorts, modèles de structures vibrantes.

a Application aux cordes vibrantes du paradigme à masses et ressorts L’étude des cordes vibrantes des instruments de musique fascine scientifiques et musiciens depuis des siècles : Hiller et Ruiz ont pris cette étude comme point de départ de leurs recherches d’avant-garde. Ils ont résolu des équations différentielles pour des cordes pincées et frappées au centre, près de leurs extrémités et aux extrémités. Les conditions initiales étaient constituées de la vitesse de l’archet, la pression appliquée et un coefficient de friction. D’autres facteurs ont également été pris en compte, comme le frottement de l’air, l’épaisseur de la corde, le mouvement du chevalet, la transmission d’énergie à un résonateur par l’intermédiaire du chevalet et la dissipation d’énergie d’une caisse de résonance.

Dans ces travaux comme dans d’autre simulations plus récentes, les cordes sont modélisées de façon traditionnelle comme une série de masses discrètes reliées par des ressorts. Le modèle à masses et ressorts est utilisé depuis longtemps par les physiciens et acousticiens pour décrire de objets vibrants et les ondes qu’ils émettent. Dans ce paradigme à ressorts et masses, deux qualités essentielles des corps vibrants sont aussi prises en compte :

- leur densité, c’est à dire la masse par quantité unitaire du corps étudié. Dans le cas d’une corde, son poids peut donc être pris comme une densité.

- leur élasticité modélisée par les ressorts : si une partie quelconque du corps est déplacée par rapport à sa position d’équilibre, il apparaît immédiatement une force contraire qui tend à ramener le système à sa position stable. Si l’on perturbe l’état d’une corde, par exemple en la pinçant, ses parties déplacées exercent sur les parties adjacentes des forces qui les écartent de leur position d’équilibre, ce qui entraîne ensuite le déplacement de portions voisines, et ainsi de suite, en un processus appelé propagation des ondes. Du fait de la masse du corps, ses parties ne s’écartent pas toutes instantanément de leurs positions d’équilibre, mais avec un léger décalage. L’impulsion du pincement se propage donc le long de la corde à une vitesse particulière appelée célérité de l’onde.

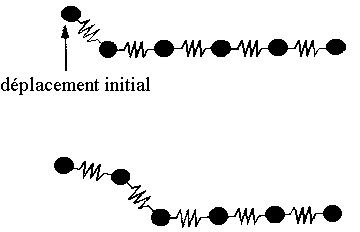

Schéma 1

Schéma 2

Schéma 3

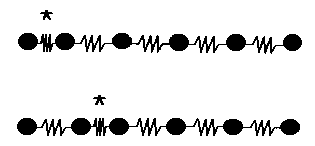

Cette figure est une représentation graphique d’une corde sous forme d’un certain nombre de masses identiques reliées par de petits ressorts. Si la première masse est déplacée vers la droite (schéma 1), cela comprime le premier ressort qui exerce alors une force sur la deuxième masse. Celle-ci se déplace alors à son tour vers la droite, ce qui comprime le deuxième ressort et ainsi de suite. Les déplacements des masses successives se font dans le sens de propagation de la perturbation (c’est à dire horizontalement), on parle d’onde longitudinale (schéma 2). La propagation d’ondes transversales se produit lorsque le déplacement initial est perpendiculaire au sens de propagation de l’onde (schéma 3).

C’est le principal type de vibration ondulatoire dans des cordes d’instruments de musique qui sont pincées, martelées ou frottées. Il existe aussi un autre type de vibration, torsion, mais il n’est généralement pas modélisé par la synthèse du son.

b Application aux surfaces et volumes vibrants du paradigme à masses et ressorts
Schéma 1

Schéma 2

Schéma 3

Ces schémas montrent que la représentation des cordes sous formes de série de masses reliées par des ressorts peut être étendue aux surfaces et volumes vibrants. Les surfaces peuvent être modélisées sous forme d’un réseau de masses reliées à plusieurs ressorts (schéma 1) ou encore comme des cercles concentriques dans le cas de la membrane d’un tambour (schéma 2). Les volumes, eux, prennent la forme d’un treillis (schéma 3) dans lequel les masses peuvent être connectées entre elles de six façons différentes.

b Avantages et difficultés de cette méthodologie classique a Avantages - Tout d’abord, le principal avantage réside dans le fait que tous les paramètres utilisés dans le modèle sont très significatifs car directement reliés aux caractéristiques de l’instrument. Parmi toutes les méthodes, la synthèse par modèles physiques présente donc la meilleure adéquation avec la réalité instrumentale. En effet, les paramètres types des modèles physiques déterminent les propriétés des structures mécanico-acoustiques et la nature des interactions, ils n’ont de ce fait qu’un effet indirect sur les propriétés physiques et perceptives du signal synthétisé.

- De plus, on pourrait faire une représentation qui permettrait de passer d’un instrument à l’autre de façon continue en réalisant un morphing du jeu d’équations.

- En outre, la division de la corde en une série de masses discrètes a pour avantage de permettre la modélisation du mode d’excitation (par exemple, un pincement) en un point donné de la corde sous forme d’application d’une force à une masse unique qui la transmet ensuite aux autres masses par l’intermédiaire des ressorts. Lorsqu’une corde a été pincée, sa forme à un instant particulier est déterminée par résolution d’un ensemble d’équations différentielles.

b Difficultés - Tout d’abord, cette approche classique a comme principale difficulté, l’identification du système qui produit le son. Par exemple, dans le cas d’une trompette, il paraît évident que le système à modéliser ne se compose pas uniquement de la trompette mais également des lèvres de l’instrumentiste. De plus, la salle dans laquelle joue l’instrumentiste influe à la fois sur le son qu’entend l’auditeur en ajoutant un effet de réverbération et sur le comportement de l’instrument : les ondes sonores, suivant leur valeur de fréquence, auront plus ou moins de difficultés à sortir de la trompette selon la taille et la forme de son embouchure et la nature de la salle. Cet effet est caractérisé par une grandeur appelée charge de rayonnement. Par ailleurs, si l’instrument étudié est excité par un archet, il faut déterminer le rôle des bras de l’instrumentiste. Dans le cas d’une clarinette par exemple, on pourra observer strictement le son à la sortie du tube de l’instrument ou bien l’ensemble des sons produits par les trous ouverts.

- Puis cette méthode est limitée par le fait que la plupart des instruments de musique ne peuvent être représentés que par des modèles très complexes qui conduisent à des systèmes couplés d’équations différentielles dont la résolution numérique s’avère extrêmement lourde et ne peut être effectuée en temps réel : en effet, l’ordinateur calcule le comportement vibratoire de l’instrument pour chaque instant t. Mais si le temps qu’il met à calculer est supérieur à l’écart entre deux instants t1 et t2 pour lesquels il calcule la valeur de l’onde sonore, le son obtenu ne sera pas celui qui était prévu. Pour que l’auditeur ait la sensation que le son synthétisé soit agréable, il faut que le temps de résolution des équations par l’ordinateur soit inférieur à l’inverse de la fréquence d’échantillonnage. C’est pourquoi pour contourner ce problème, les scientifiques travaillent parfois en temps différé : l’ordinateur ou le synthétiseur résout le système d’équation pour chaque instant t, puis il met chaque couple de valeurs (t ; amplitude de l’onde) en mémoire. Dans cette synthèse, on se heurte donc à la dualité de résolution fréquentielle et temporelle. Mais la puissance des ordinateurs n’est pas vraiment une barrière car de nouvelles stations informatiques de plus en plus perfectionnés sont créées régulièrement. Il suffit donc que les scientifiques soient patients s’ils se heurtent à un jeu d’équations très compliquées à résoudre.

- Ensuite, même si le chercheur a trouvé un jeu d’équations qui représente le modèle physique de l’instrument et dont la solution ressemble très fortement au son réel, il manquera toujours quelque chose pour que cette simulation soit parfaite. En effet la turbulence, qui intervient dans la propagation sonore, est un phénomène que les scientifiques n’arrivent pas à décrire dans les équations sauf pour des tuyaux. Ils rajoutent donc un bruit aléatoire qui essaie de ressembler le plus possible au son généré par ces phénomènes de turbulence en étudiant cette fois le son généré par l’instrument (grâce à un spectre de Fourier) et non pas directement l’instrument.

- En outre, les modèles physiques sont en général prisés par les musiciens. Mais ce sont des systèmes qui restent très difficile à contrôler : le musicien doit littéralement apprendre à en jouer en précisant des valeurs de paramètres dont la signification lui est parfois ésotérique.

- Enfin, cette approche classique de la synthèse par modèles physiques ne se prête pas à la modularité (il faut repartir de rien dès que l’on aborde un instrument nouveau) et sans un certain nombre de précautions, la résolution numérique peut diverger et donc donner des solutions erronées.

2 Synthèse modale a Contenu de cette synthèse Elle part du principe qu’un objet émetteur de son peut être représenté comme un ensemble de sous-structures vibrantes. Le nombre de celles-ci est généralement très réduit en comparaison de l’approche avec les masses et les ressorts. Quelques sous-structures typiques sont les chevalets de violon, les corps de violon, les tuyaux acoustiques, les pavillons, les membranes de tambour... Tout comme dans le cas du paradigme à masses et ressorts, les sous-structures réagissent à une excitation extérieure (forces, souffles d’air, pression ou mouvements). Lorsqu’elles sont exécutées, chacune d’elles a un ensemble de modes de vibrations naturelles : ainsi une corde, excitée par un pincement, ne sera le siège que de certaines déformations périodiques associées à des valeurs de fréquences déterminées par sa longueur et par la force avec laquelle elle est tendue. Ces modes sont spécifiques à une structure donnée, et dépendent de nombreux facteurs physiques. Comme il existe déjà une méthodologie bien définie d’analyse de modes de vibration qui a de nombreuses applications industrielles, les scientifiques s’en servent et l’adaptent avec succès à la synthèse du son.

La synthèse modale caractérise chaque sous-structure comme un ensemble de données modales composé, d’une part de fréquences et coefficients d’amortissement de ses modes de résonance et, d’autre part, d’un ensemble de coordonnées représentant la forme du mode de vibration. La vibration générale instantanée d’un instrument peut donc être exprimée comme la somme des contributions de ses modes. Ces derniers, également appelés modes de résonance, sont aussi responsables de maxima observés dans les enveloppes spectrales des sons produits. Ainsi ce type de formalisme offre une représentation physique des systèmes plus directement relié à la perception.

Dans la réalisation d’Adrien, la vibration instantanée est décrite par un vecteur de N coordonnées associées à N points choisis de la structure. Ces coordonnées sont liées entre elles de telle sorte que les caractéristiques géométriques et mécaniques soient proches de celles de l’instrument. L’ensemble de N points est équivalent aux N ensembles correspondants de données modales. Un mode de vibration donné peut être décrit au moyen des déplacements relatifs des N points.

Pour des sous-structures simples, comme une corde non amortie, il est possible de trouver les données modales sous forme d’équations dans des documents de mécanique théorique. Dans le cas de structures vibrantes complexes, les données modales peuvent être obtenues par expérimentation sur des instruments réels.

b Avantages et difficultés La synthèse modale ne présente pas de difficultés notables.

Quant à ses avantages, elle est plus souple que le paradigme à masses et ressorts, en raison de la modularité des sous-structures modales. En effet, la synthèse modale divise les mécanismes de production du son en sous-structures vibrantes. Il est ainsi possible d’en ajouter ou d’en ôter pour créer des effets de synthèse variables dans le temps, comme " l’agrandissement " ou le " rétrécissement " de la taille d’un instrument. Mais ces changements de paramètres ne peuvent pas être effectués de manière continue. Dans la simulation, on n’a pas accès à la continuité : c’est un comportement chaotique que l’on contourne par l’élaboration d’états métastables (entre deux états stables).

De plus, la synthèse modale permet aussi de faire des interpolations de timbre entre un instrument et une autre en combinant les sous-structures de façon non naturelle.

3 Synthèse de Mc Intyre, Schumacher et Woodhouse À la place de la synthèse modale ou de l’approche de la modélisation physique à masses et ressorts, Mc Intyre, Schumacher et Woodhouse ont inventé un nouveau système de modélisation. Partant de l’hypothèse que ce sont des oscillations (va-et-vient vibratoires auto-entretenus) qui génèrent des sons dans les bois, les instruments à cordes frottées et les tuyaux d’orgues, ces trois scientifiques se sont concentrés sur le comportement temporel de détail des sons. Ils ont donc étudié la naissance des ondes, leur évolution dans le temps et les mécanismes physiques qui les engendrent. Avant cette recherche, d’autres travaux (comme ceux de Benade) ont mis en évidence l’importance des fréquences résonnantes dans la détermination du son des instruments. Ils ne permettaient pas de décrire les transitoires d’attaque de l’onde produite par les instruments. L’approche temporelle de Mc Intyre, Schumacher et Woodhouse donne une idée des raisons physiques des variations d’une onde dans une gamme d’instruments et explique des phénomènes comme l’abaissement de la hauteur dans le cas des instruments à cordes frottées, les sous-harmoniques et la durée des transitoires d’attaque.

Après avoir étudié plusieurs instruments, ces trois chercheurs ont donc décrit une méthode de synthèse efficace : la synthèse MSW.

Son avantage est que les paramètres de commande sont liés à ceux qu’exploitent les musiciens.

Nous allons donc d’abord présenter la théorie qui sous-tend l’approche de Mc Intyre, Schumacher et Woodhouse. Puis, nous effectuerons une description générale de la technique de synthèse MSW.

a Excitation non linéaire et résonance linéaire Dans la synthèse MSW, la production de son peut être divisée en deux parties principales : une excitation non linéaire et une résonance linéaire. Un système acoustique " linéaire " est un système qui réagit en proportion de la quantité d’énergie qui lui est appliquée. L’expression " non linéaire " traduit un système comportant des seuils intégrés qui, s’ils sont dépassés, provoquent un changement de réaction, comme si un commutateur avait été actionné.

Ainsi, dans le modèle MSW d’une clarinette, l’excitation non linéaire est causée par un souffle dans l’embouchure de la clarinette, dans laquelle l’anche agit comme une sorte d’interrupteur qui ouvre et ferme alternativement l’arrivée d’air dans le tuyau résonant (la perce de la clarinette). Cette action est causée par des variations de la pression dans l’embouchure. Au début, l’anche est légèrement entrouverte, mais le souffle d’air introduit crée une pression qui la ferme. Cela permet alors à l’air de sortir de l’embouchure pour entrer dans la perce et s’échapper ensuite de la clarinette, ce qui rouvre l’embouchure. L’anche convertit donc un souffle d’air régulier en une série de bouffées dont la fréquence est déterminée par la longueur effective de la perce, qui varie avec l’ouverture et la fermeture des trous. Autrement dit, à l’intérieur de la perce, les ondes résonnent aux hauteurs que peut produire la clarinette. Du fait de sa masse et de sa rigidité, la perce l’emporte presque totalement sur l’anche en ce qui concerne la détermination de la hauteur. Cette interaction entraîne une rétroaction entre le résonateur et l’excitateur (voir figure ci-après).

Dans le modèle MSW des cordes frottées, la commutation non linéaire se produit lorsque le frottement de l’archet " capture " la corde un bref moment jusqu’à ce qu’elle glisse et soit " relâchée " par l’archet. Puis ce frottement se reproduit et la corde est à nouveau " prisonnière " et ainsi de suite. Dans une flûte ou un tuyau d’orgue, l’excitation non linéaire est causée par le mouvement alternatif du jet d’air de part et d’autre du biseau. Lorsque cette pression atteint un niveau élevé, la force de sa libération l’emporte sur le jet d’air entrant et provoque une brève interruption de l’arrivée d’air dans le tuyau.

Dans ces trois cas (bois, cordes frottées et tuyaux), l’excitation est un mécanisme de commutation non linéaire qui envoie une onde transitoire de type impulsionnel dans la partie linéaire de l’instrument. Celle-ci agit comme un filtre qui arrondit la forme de l’onde afin de produire le timbre caractéristique de l’instrument.

b Description générale de la synthèse MSW Pour un instrument donné, la synthèse MSW modélise les objets et actions mécaniques sous forme d’un ensemble compact d’équations. Les équations les plus complexes et les plus spécifiques à chaque instrument décrivent l’excitation. Les principales fonctions sont la source d’énergie (souffle d’air dans une clarinette, une flûte ou un tuyau d’orgue, ou force de frottement d’un archet dans le cas d’instruments à cordes), l’énergie de l’élément non linéaire, fluctuante, et une fonction de réflexion qui décrit le filtrage de l’onde effectué par la partie linéaire du système. Les équations des parties non linéaire et linéaire sont résolues simultanément.

Le son produit par le modèle MSW n’est pas tellement réaliste par suite des multiples simplifications opérées à des fins d’efficacité et de généralité. Il demande à être considérablement affiné pour obtenir des modèles convaincants de sons d’instruments réels.

4 Synthèse des guides d’ondes Un autre type de synthèse par modèles physiques repose sur la notion de guides d’ondes. Un guide d’ondes (ou filtre guide d’ondes) est un modèle de simulation d’un corps le long duquel se propagent des ondes. Dans le cas des applications musicales, ce corps est généralement un tuyau ou une corde. Les guides d’onde sont utilisés depuis longtemps par les physiciens pour décrire le comportement d’ondes dans des espaces résonants.

L’élément de base d’un guide d’ondes est une paire de lignes de retard numériques. Chaque ligne de retard contient une onde qui se propage dans le sens inverse de l’autre et revient par réflexion jusqu’au centre une fois qu’elle a atteint l’extrémité de la ligne. Les mouvements de l’onde de bas en haut du guide d’ondes le font résonner à des fréquences liées à ses dimensions. Si le guide d’ondes présente une torsion, un changement de taille ou recoupe un autre guide d’ondes, son schéma de résonance s’en trouve modifié. La voix et les instruments traditionnels comme les cuivres, les bois et les instruments à cordes peuvent être simulés à l’aide d’oscillateurs qui excitent un réseau de guide d’ondes.

Dans la simulation de cuivres ou de bois, chaque section du tuyau de l’instrument est simulée par un guide d’onde. L’anche, ou l’embouchure, qui sert d’excitateur, est modélisée soit par un simple oscillateur à consultation de tables, soit par un oscillateur non linéaire plus complexe qui excite le réseau de guides d’ondes.

L’oscillateur non linéaire est modélisé sous forme de mécanisme masses-ressorts-amortisseurs. Ce même système (oscillateur non linéaire excitant un réseau de guide d’ondes) peut être appliqué à la synthèse des cordes, dans laquelle l’oscillateur non linéaire modélise l’interaction entre l’archet et la corde.

En unissant plusieurs guides d’ondes par des raccords de diffusion (qui envoient l’énergie à tous les guides d’ondes connectés), en ajoutant des filtres aux points stratégiques et en insérant des jonctions non linéaires qui excitent le réseau de guides d’ondes, des chercheurs ont réalisé des modèles d’instruments de musique réels.





En conclusion, la modélisation physique (synthèse centrée sur l’observation des causes et aboutissant à la représentation des dispositifs de production sonore) représente une énorme ressource potentielle pour la synthèse du son.

Mais, bien qu’elle ait fait l’objet d’un intérêt constant en synthèse de la parole et en informatique musicale, elle demeure pour l’instant peu utilisée dans un contexte de production.

En outre, pour l’instant les ordinateurs ne savent résoudre qu’un nombre restreint de systèmes d’équations obtenus en simplifiant l’instrument : les solutions génèrent donc fréquemment des sons qui ressemblent à ceux d’instruments de musique, mais qui ne sont pas forcément d’un très grand réalisme. De plus, pour chaque instrument simulé, il reste beaucoup de travail au musicien pour savoir jouer de cet instrument.

Mais la recherche sur la synthèse par modèles physiques est en voie d’évolution.



Conclusion





Certaines caractéristiques de sons acoustiques sont si difficiles à cerner qu’il est utopique de penser reproduire fidèlement ces sons par des synthétiseurs, même si les modélisations physiques actuelles s’en approchent. Il manquera toujours cette " chaleur " propres aux instruments réels.

Pourtant, les synthétiseurs se sont imposés comme de vrais instruments, avec un son souvent reconnaissable suivant les marques et dont les possibilités n’ont que peu à voir avec les instruments acoustiques conventionnels. C’est pourquoi de nombreux musiciens qui considèrent le synthétiseur comme un simple piano pas très cher et de mauvaise qualité, mais qui à l’avantage d’être portable, n’utilisent pas le quart du potentiel de cet instrument.

A l’heure actuelle, de nombreuses voies passionnantes sont explorées, mais elles n’ont pas encore donné de résultats très exploitables (et les constructeurs de synthétiseurs préfèrent rester très discrets sur leurs sujets de recherche). On peut espérer que la synthèse sonore fractale, la synthèse sonore par automates cellulaires et la synthèse sonore par réseaux neuronaux seront les techniques qui donneront naissance aux timbres du prochain millénaire...
